网线分类与制作

        网线，在组建网络时，人们大多更重视如交换机、路由器等设备，但对于网线，一般不会太多的去挑剔。随着网络基建的发展，对网线的需求逐步增加，网线的重要性越来越明显。下面一起来了解下网线的基本知识。

网线分类

目前常见的网线有：五类线（CAT5）、超五类（CAT5E）、六类（CAT6）、超六类（CAT6A）等，另外还有一些不常见的，比如较早时诞生的一、二、三、四类网线，以及现在工业级使用的七、八类网线。

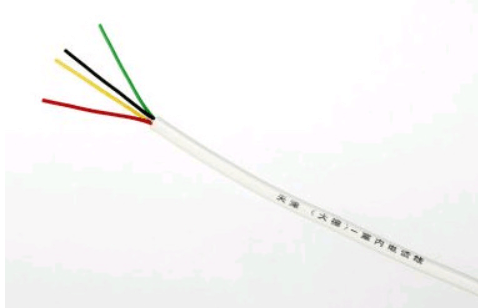

一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输，已被标准淘汰 。

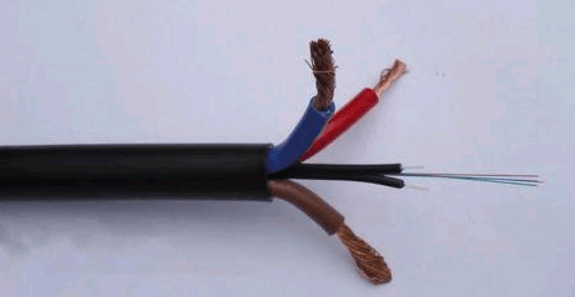

二类线：传输带宽为1MHZ，用于最高传输速率4Mbps的数据传输，为4芯非屏蔽（UTP）双绞线，常见于使用4Mbps规范令牌传递协议的旧的令牌网（Token Ring），已被标准淘汰 。

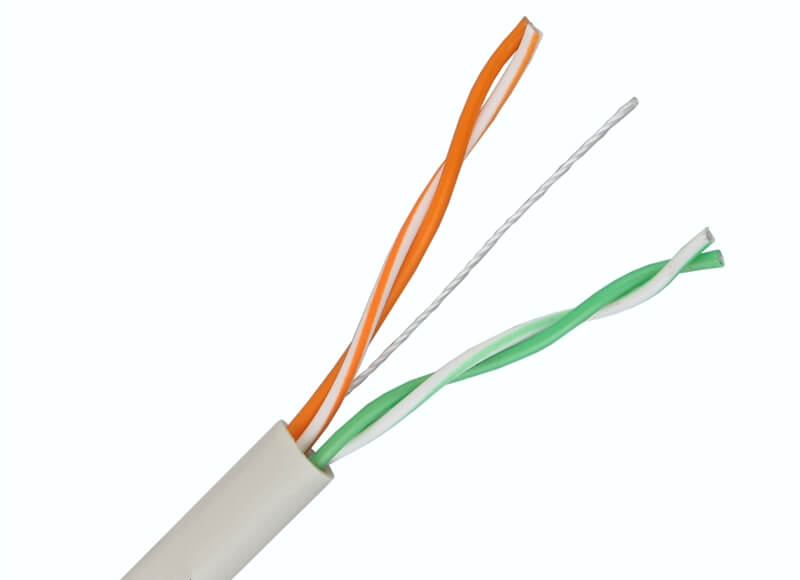

三类线：传输带宽16MHz，用于最高传输速率为10Mbps的数据传输，为4芯非屏蔽（UTP）双绞线。

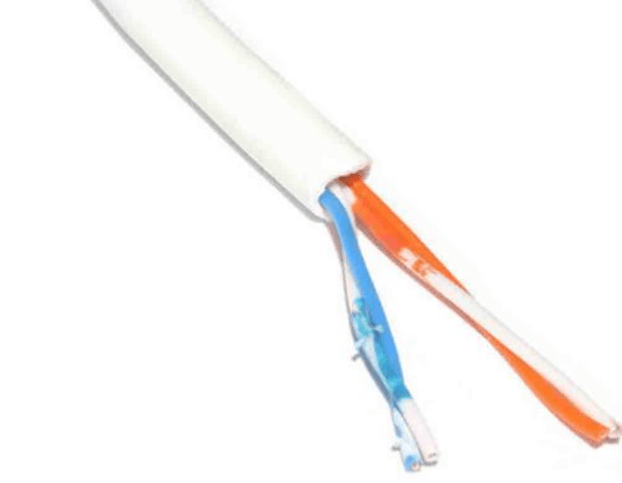

四类线：传输带宽为20MHz，用于最高传输速率16Mbps的数据传输，为4芯非屏蔽（UTP）双绞线。

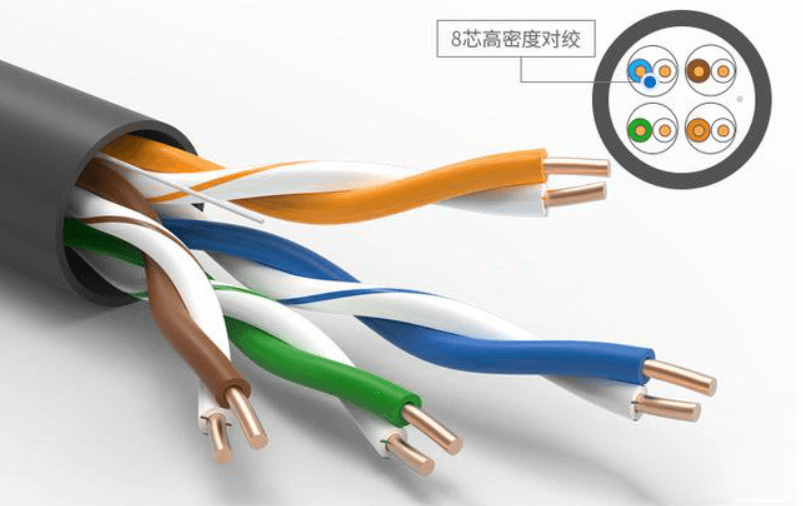

五类及超五类线：为8芯非屏蔽（UTP）或 单屏蔽（STP）/双屏蔽（SFTP）双绞线，增强了双绞绕线密度，其中CAT5传输带宽为100MHz，用于最高传输速率为100Mbps的数据传输，理想传输距离为100m。（一般短距离情况下，材质合格的5类线也能支持1Gbps速率传输）；CAT5E传输带宽为125MHz，用于最高传输速率为1Gbps的数据传输，理想传输距离为100m。

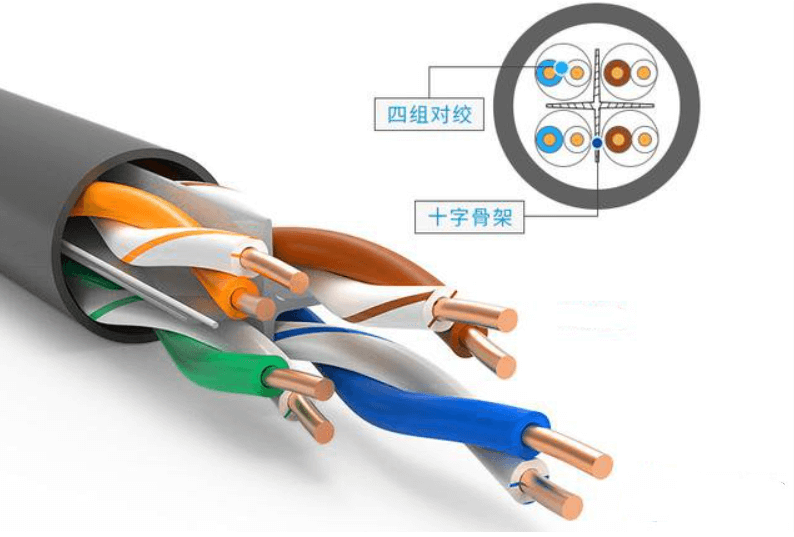

六类及超六类线：为8芯非屏蔽（UTP）或 单屏蔽（STP）/双屏蔽（SFTP）双绞线，增加了十字骨架加强抗干扰能力，护套也比五类线更厚。其中CAT6传输带宽为250MHz，用于最高传输速率为10Gbps的数据传输，理想传输距离为50m；Cat6A传输带宽为500MHz，用于最高传输速率为10Gbps的数据传输，理想传输距离为100m，

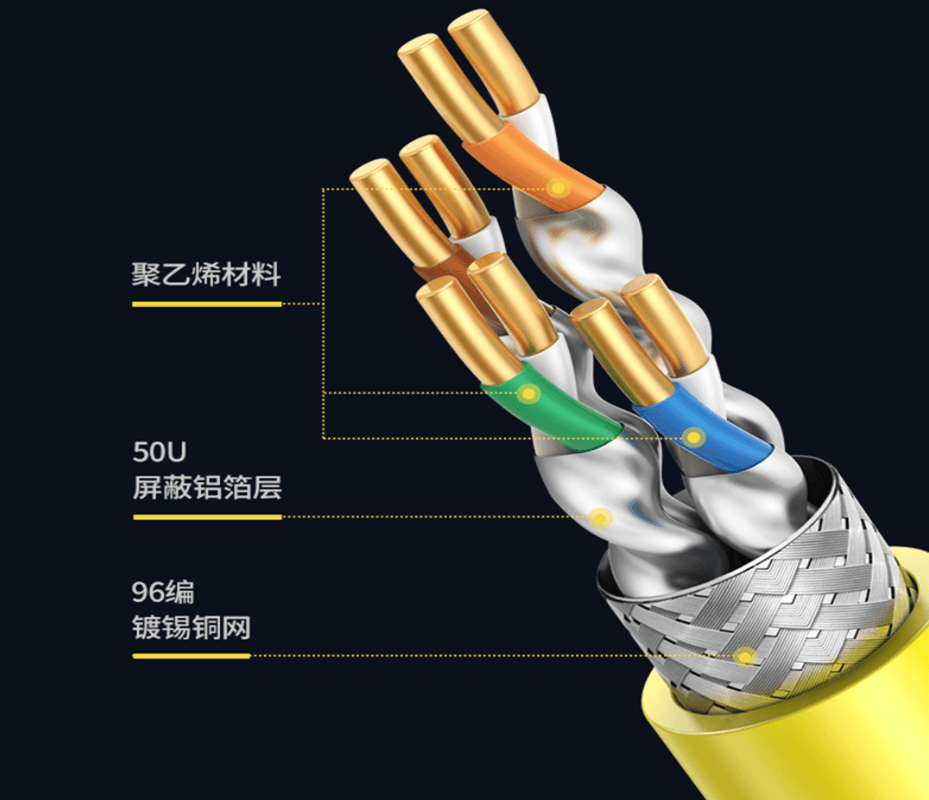

七类线：为8芯双屏蔽（SFTP）双绞线，主要为了适应万兆以太网技术的应用和发展。传输频率至少可达600 MHz，用于最高传输速率为10Gbps的数据传输，理想传输距离为100m。

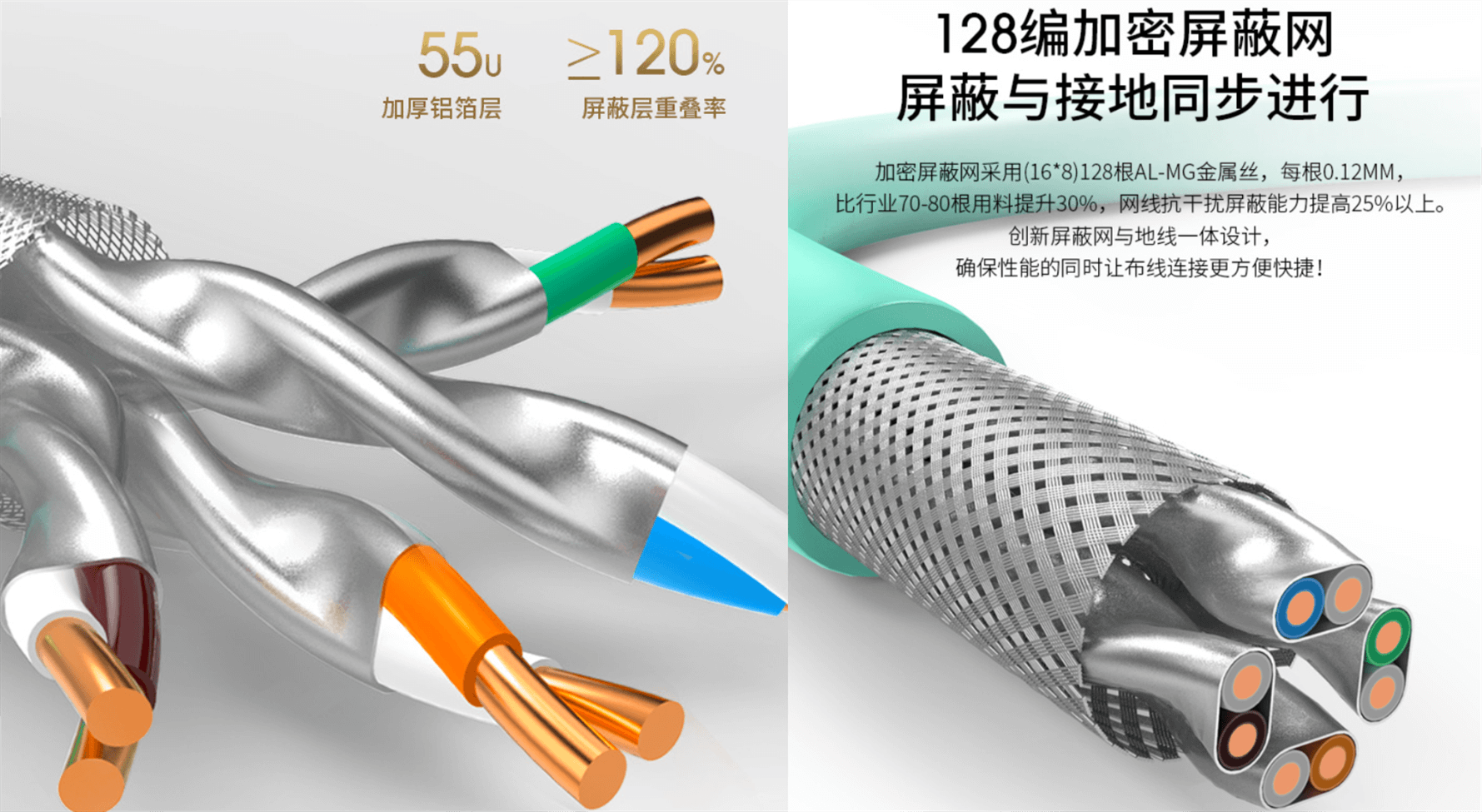

八类线：为8芯双屏蔽（SFTP）双绞线，传输频率至少可达2000MHz，用于最高传输速率为40Gbps的数据传输。但它最大传理想传输距离仅为30m，故一般用于短距离数据中心的服务器、交换机、配线架以及其他设备的连接。

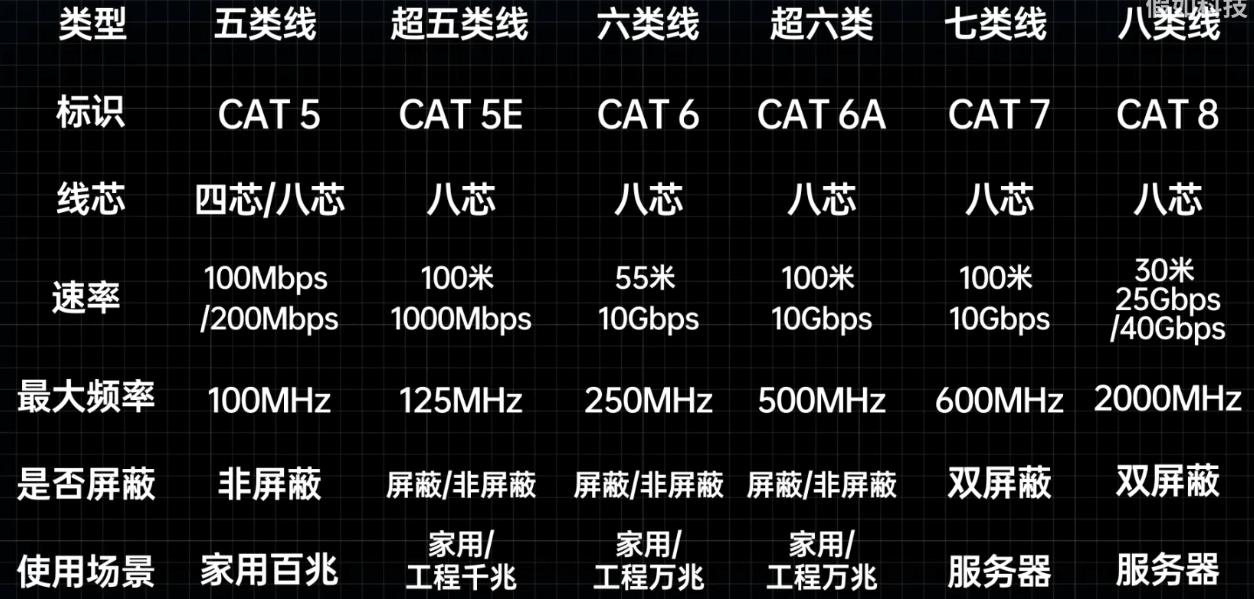

综合上述情况，我们可以用一张图标来进行直观对比。

材料做工：

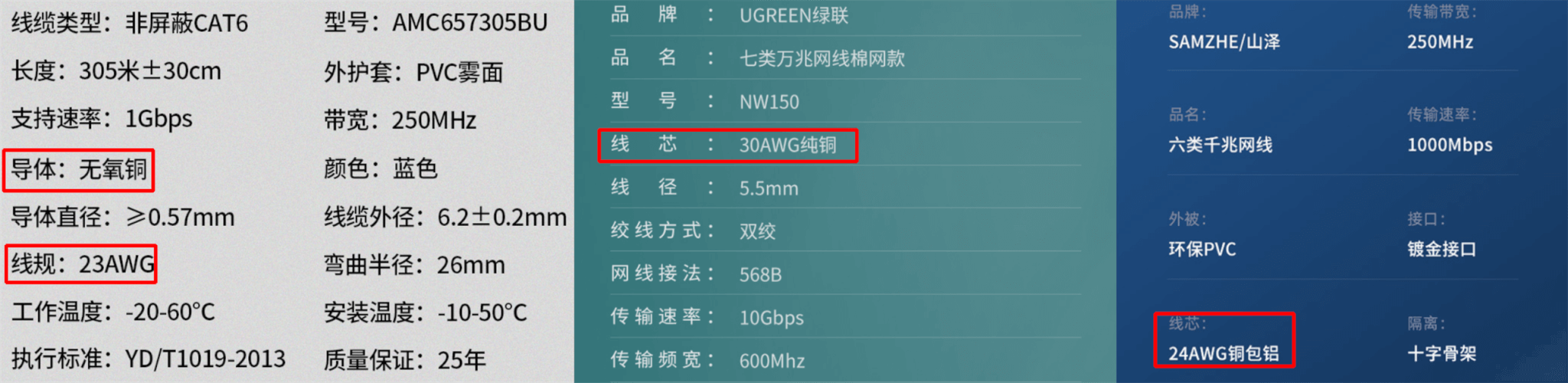

不同类型的网线，其制作材料及做工规格也不一样。材料方面，从最基本的线缆材质来说，常见的有无氧铜、精炼铜、纯铜、铜包铝等。相对来说，铜的纯度越高会使得电阻更小，更有利于信号传输，另外，杂质的减少也会让使用寿命更长。所以优先级为：无氧铜>精炼铜>纯铜>铜包铝。

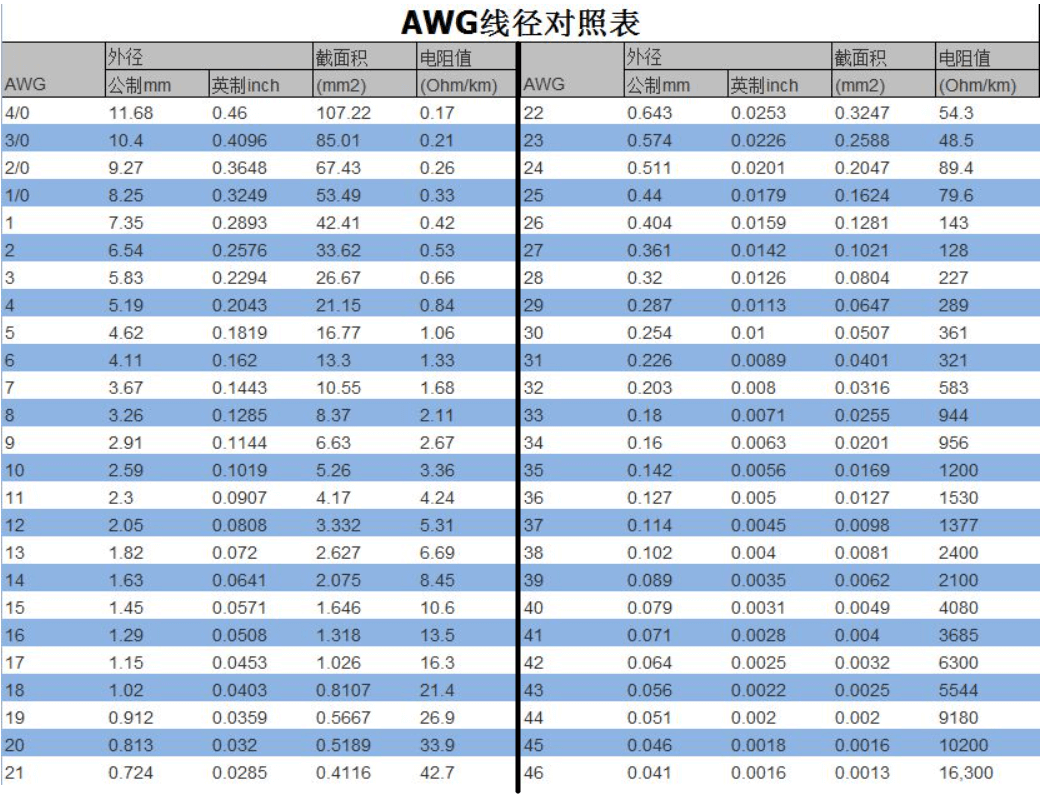

除此之外，线缆的做工规格也要符合AWG标准。这是一种区分导线直径的标准，对应线规代码的数值越大，则导线的直径就越小。通常情况下，粗导线具有更好的物理强度和更低的电阻，但是导线越粗，制作电缆需要的铜就越多，这会导致线缆更沉、更难以安装、价格也更贵。所以，先缆设计的挑战在于使用尽可能小直径导线的同时，保证在必要电压和频率之下实现导线的最大容量。

接水晶头步骤：

        水晶头是局域网络连接的主要接口设备，也称RJ45连接器。网线两端通过水晶头与前后端网络设备进行连接，如果水晶头制作不当或线序不对，就会导致网络设备之间无法正常连接，那么如何制作水晶头并测试呢？下面就展示下常见的T568B标准水晶头制作过程。

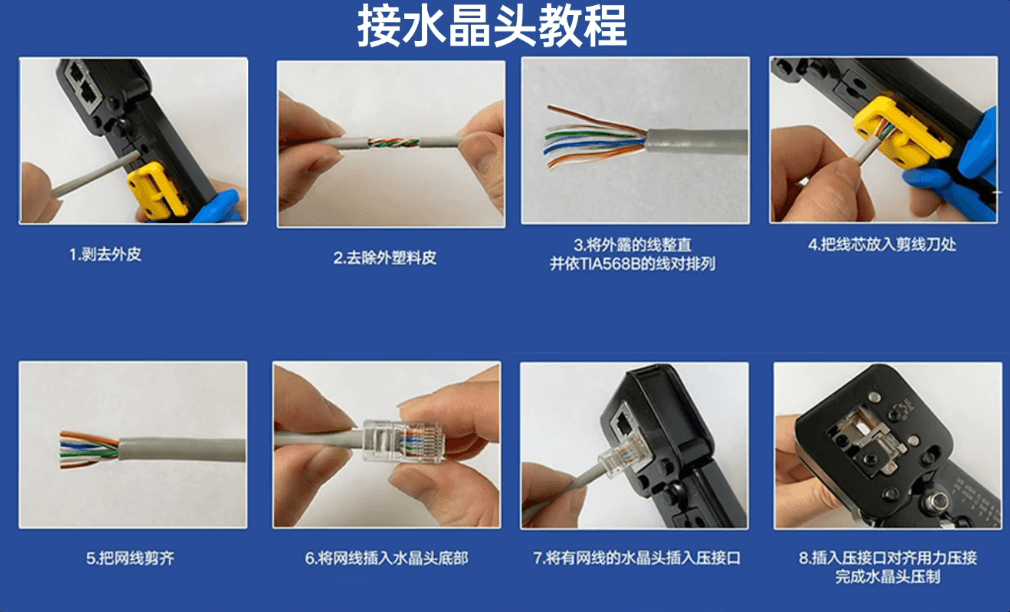

①、准备工具为网线钳1把，8芯网线1根，RJ45水晶头2个。

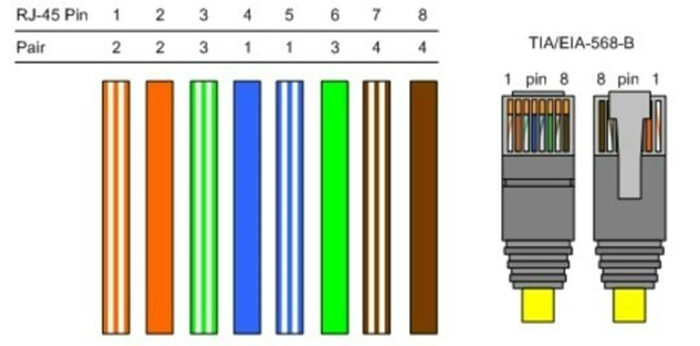

②、用网线钳将网线外皮剥除，把水晶头针脚面朝上放置，将8根芯线正对向水晶头插线口，从左到右颜色依次排序为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，然后插入。

③、将水晶头放进网线钳的RJ45压接口内，用力按压，确保网线不会脱落即可。

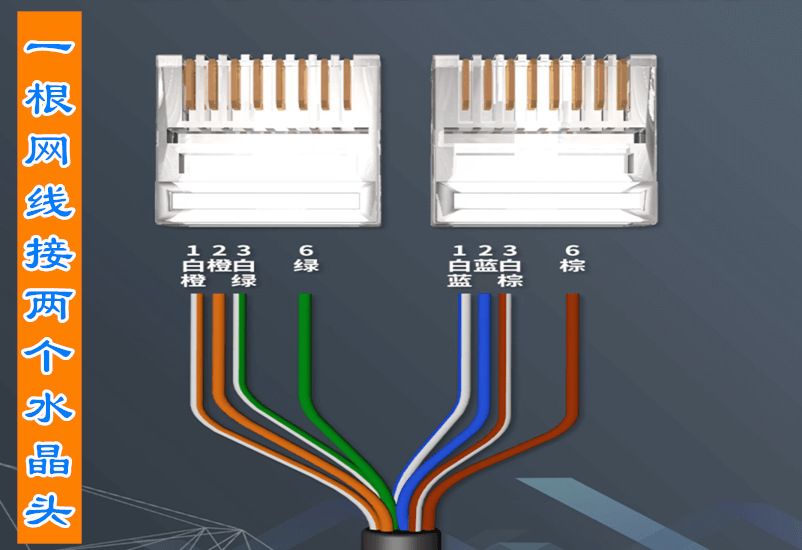

另外，特殊情况下，还可以将1根8芯网线同时连接2个水晶头使用。该方法虽然可以保证信息传输，但4芯线的最大传输速率仅有100Mbps，所以要根据自身实际带宽情况选择，若千兆带宽还是建议使用千兆交换机。

以上水晶头解法只是针对常见的T568B线序标准而言，且2端都是相同线序标准的“直通线”。另外不常见的还有T568A线序标准，是早期用来进行双机互联（同种类设备，如电脑、交换机等）使用。该场景下，需要将网线一端水晶头采用T568B标准接法，另一端采用T568A标准接法，使其形成“交叉线”，然后配置2端设备的固定ip，完成信息传输。

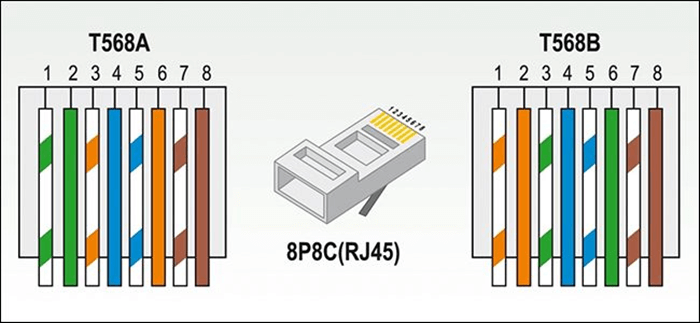

T568A标准线序从左到右为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，如下所示。

以上就是关于网线相关的小知识，希望能对各位日后使用网线有所帮助~
